Pomocnik UML-owy

Związki pomiędzy przypadkami użycia
Zawieranie	Rozszerzanie	Uogólnienie

przypadek użycia A ZAWSZE włącza przypadek użycia B	przypadek użycia D CZASAMI (w pewnych sytuacjach) rozszerza przypadek użycia C	analogiczne do dziedziczenia klas

Widoczność atrybutów i operacji
+	publiczny (public)	nieograniczony dostęp
#	chroniony (protected)	w ramach klasy + potomkowie
-	prywatny (private)	tylko operacje składowe

Związki pomiędzy klasami
Uogólnienia	Powiązania	Zależności

Dziedziczenie klas; kl. abstrakcyjna nie może mieć bezpośrednio egzemplarzy	Związki strukturalne pomiędzy klasami; agregacja - znaczenie pojęciowe; kompozycja (agregacja całkowita) - relacja wyłącznej własności i jedność czasu życia	Związek użycia (zmiany w definicji mogą mieć wpływ na klasę zależną)

Liczności (krotności) powiązań
	0..1 - opcjonalnie (zero lub jeden) 1 - dokładnie jeden 1..* - co najmniej jeden * - dowolnie wiele (zero lub więcej) m..n, k..l - lista zakresów
Jeden obiekt Klasa_C jest powiązany z licz_D obiektów Klasa_D Jeden obiekt Klasa_D jest powiązany z licz_C obiektów Klasa_C

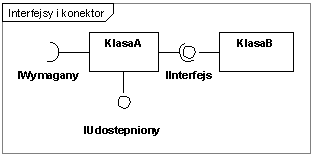

Intrfejsy i konektory
	Dwa rodzaje interfejsów: udostępniający (ang. provided), pozyskujący (ang. required). Konektor składany - powiązanie dwóch interfejsów

Rodzaje komunikatów (v. 1.5)
prosty	jedynie przekazanie sterowania od obiektu do obiektu; nie są istotne szczegóły
synchroniczny	obiekt wysyłający oczekuje na odpowiedź i po jej otrzymaniu kontynuuje; zwykle reprezentuje wywołanie proceduralne
asynchroniczny	oznacza powrót z wywołania procedury; może być pomijany
powrót	po wysłaniu komunikatu obiekt kontynuuje swoje działania bez oczekiwania na odpowiedź

Tworzenie i usuwanie obiektu
Początek interakcji, obiekty na tym poziomie istnieją przed jej rozpoczęciem Utworzenie obiektu jest wynikiem odebrania komunikatu stereotypowego <<create>> (wywołanie konstruktora) Usunięcie obiektu - komunikat stereotypowy <<destroy>>, zakończenie linii życia

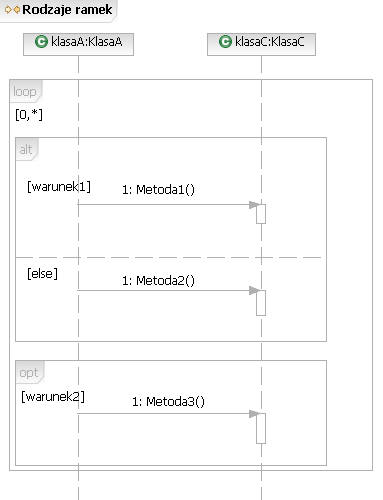

Rodzaje ramek (v. 2.0)

Alt - alternatywa; wykonywany jest ten fragment, przy którym spełniony jest warunek

Opt - opcjonalny; wykonywany jeśli spełniony jest warunek

Par - współbieżność; wszystkie fragmenty wykonywane współbieżnie

Loop - iteracja; warunek określa podstawę iteracji

Ref - odwołanie; stanowi referencję do innej interakcji; przykrywa linie życia

Critical (region) - obszar krytyczny; fragment może mieć tylko jeden wątek uruchomiony w danej chwili

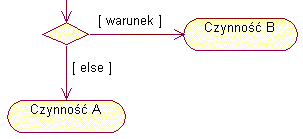

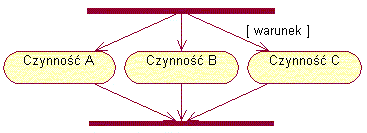

Rozgałęzienia	Rozwidlenia i scalenia

Opisują ścieżki alternatywne; do wyboru jednej z nich dochodzi na podstawie wyliczonych wartości warunków (wyrażeń logicznych) else - reprezentującego ścieżkę wybieraną, gdy wszystkie inne warunki nie są spełnione	Współbieżne wykonanie czynności; w punkcie scalenia dochodzi do synchronizacji współbieżnych przepływów sterowania Wątek warunkowy - jeśli warunek jest fałszywy, zakłada się, że z punktu widzenia scalenia wątek ten jest juz zakończony

v. 2.0

Zdarzenia czasowe	Sygnały

Zdarzenie czasowe może zostać użyte do zamodelowania okresu oczekiwania. Tekst umieszczony obok klepsydry określa czas, jaki musi upłynąć. Krawędź wchodząca do zdarzenia czasowego oznacza, że jest ono aktywowane tylko raz. Zdarzenie czasowe bez wchodzących przepływów jest cykliczne, co oznacza, że jest aktywowane w odstępach czasu podanych obok symbolu klepsydry.	Sygnały reprezentują interakcje z zewnętrznymi uczestnikami. Sygnały są komunikatami, które mogą być nadawane oraz odbieranie w trakcie czynności. Węzeł sygnału odbieranego może spowodować uruchomienie akcji przedstawionej na diagramie czynności. Węzeł sygnału nadawanego wysyła go do zewnętrznych uczestników. Sygnały nadawane są w sposób asynchroniczny, co oznacza, że czynność nie musi oczekiwać na odpowiedź, lecz po wysłaniu sygnału kontynuuje natychmiast działanie, począwszy od kolejnej akcji.
Rozpoczynanie czynności	Kończenie czynności

Najprostszym oraz najczęstszym sposobem rozpoczynania czynności jest użycie pojedynczego węzła początkowego. Inne sposoby rozpoczynania czynności mające specjalne znaczenie: - czynność rozpoczyna się od odebrania danych wejściowych - czynność rozpoczyna się w odpowiedzi na zdarzenia czasowe - czynność rozpoczyna się w wyniku wzbudzenia przez sygnał.	Węzeł końcowy czynności kończy całą czynność. Węzeł końcowy przepływu kończy jedynie własną ścieżkę, a nie całą czynność. Obszar przerwań otaczają akcje, które mogą zostać przerwane, oraz zdarzenie mogące powodować przerwanie.
Obiekty przekazywane pomiędzy akcjami	Partycje

Węzeł obiektu reprezentuje obiekt, który jest dostępny w określonym miejscu czynności. Może on zostać użyty w celu zaprezentowania faktu, że dany obiekt jest używany, tworzony lub modyfikowany przez dowolną z otaczających go akcji. Przekaźnik danych wejściowych oznacza, że określony obiekt to dane wejściowe akcji. Przekaźnik danych wyjściowych oznacza, że określony obiekt to dane wyjściowe z akcji.	Partycji można użyć aby pokazać, za które akcje są odpowiedzialni poszczególni uczestnicy czynności. Partycje dzielą diagram na wiersze oraz kolumny i zawierają akcje, które są wykonywane przez odpowiedzialne za nie grupy.

W momencie wystąpienia zdarzenia uruchamiającego sprawdzany jest warunek dozoru. Jeżeli warunek jest spełniony wówczas następuje przejście pomiędzy stanami podczas którego wykonywana jest akcja; w przeciwnym przypadku nie dochodzi do przejścia pomiędzy stanami.

Zdarzenia czasowe
after(okres_czasu) - zdarzenie następuje po upływie podanego okresu np. after(14 dni), after(2 s.)	when(moment_czasu) - zdarzenie następuje w określonym momencie np. when(termin_zapłaty), when(24:00)
